Filtrirne naprave


 FILTRIkontinuirniFILTRI

   PP & INOX   SERIJA
SVEČASTI IN VREČASTI FILTRI & črpalke



Naprava je izdelana za kontinuirano filtriranje tekočin (kisline lugi, elektroliti, mlečni izdelki ...).
             Zaradi mobilnosti jo uporabljamo za prečrpavanje in hkrati filtriranje,
saj črpalko zalijemo kar preko naplavne posode.
          Medij pride v stik izključno samo s plastičnimi ali inox materijali kateri imajo dobre kemijsko - odporne lastnosti.

POVPRAŠEVANJE & CENIKNazaj na IZDELKI



FILTRIRNE NAPRAVE Z INOX ALI POLIPROPILEN ohišji so namensko izdelani za kontinuirano filtriranje medija s centrifugalnimi črpalkami serije RXL, v specijalnih izvedbah pa z magnetnimi črpalkami serije MAGNETA.
Medij pride v stik izključno s plastičnimi materiali če je serija inox pa inox materiali , kateri imajo izrazito dobre kemijsko odporne lastnosti.
Filtrirna košara je izdelana tako da se po snetju pokrova preko treh ročnih vijakov odvije pokrov in vstavi filter svečaste vložke ali filter vrečo.
Pri kontinuirnem fitriranju je na pokrovu filtra vgrajen manometer za kontrolo nasičenja filtra.Na vrhu je prigrajen odzračevalni ventil v mnogih primerih pa je kot standardna oprema vgrajen tudi izpraznilni ventil za omogočanje čistega sistema menjave sveč ali vreč iz filter ohišja.
 Izvedba filtra je izdelana mobilno in primerna večjim mehanskim obremenitvam.
 Menjava filtrirnih sveč ali vreče je varna hitra in enostavna.



Filtri INOX



Filtri PP POLIPROPILEN




 FILTRIRNA NAPRAVA : FN -V 900 INOX-CBB 80 PP






 FILTRIRNA NAPRAVA :  FN -S 500 3 PP RXL100 PP




   ohišje je stabilno izdelano in je tlačna črpalka vgrajena   pod filtrom*

  stikalo 1-0 je integrirano s tokovno zaščito da izključi sistem ob izpadu ene od faz

  tlačno sesalni ventili so na filtru in predstavljajo osnovne armature filtrirnega sistema

  na vrhu filtra tlačni manometer prikazuje stanje zasičenosti filtra in opozarja kdaj ga je potrebno očistiti

   izpraznilni ventil omogoča  da ob menjavi filtra izpraznimo ohišje in je menjava enostavnejša

  ergonomska oblika in koncept ohišja ne potrebuje nobenega orodja ob menjavi vložkov



* RXL serija črpalke se vgrajuje v kadi katere filtriramo.  Ta črpalke omogoča obratovanje na suho in lahko tudi s povečano
                    abrazijo medijav tem primeru je lahko na željo uporabnika filter enota nižja




OZNAČEVANJE: filter enot

                    FN -filtrirna naprava   V (xxx)     VREČASTI FILTER - (dolžina vreče  ---------- črpalke
                                                      S (xxx-x)  SVEČASTI FILTER - ( dolžina sveč-št.sveč) -- črpalke
volumen kadi za filtriranje       -1500 L 1500-3000 L 3100-6000 L 6200-9000 L

FN S 250 1 PP XXX *
FN S 250 3 PP XXX * *
FN S 250 5 PP XXX * *

FN S 500 1 PP XXX * *
FN S 500 3 PP XXX * *
FN S 500 5 PP XXX   * *

FN S 900 3 PP XXX   * *
FN S 900 5 PP XXX     * *

FN V 900 INOX xxx * * * *

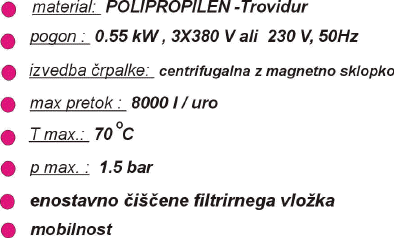

Tlačna črpalka z magnetno sklopko je izdelana tako,
da med pogonsko osjo in rotorjem ni tesnil. Rotor črpalke poganja magnetno polje kateri se vrti z gredjo elektromotorja. Črpalka nima tesnila zato pri visokih tlakih ni nevarnosti "solzenja" medija .

Varovanje črpalke pred poškodbami varuje predfilter,
ki je transparenten tako, da se lahko kontrolira njegova zasičenost in se preprosto očisti z odvijanjem in izpihovanjem.

Filtrirni modul je izdelan tako, da se filtrirno platno
pere in ni potrebno menjati filtrirnih vložkov.
Menjava filtrirnega modula je zelo poenostavljena, saj se modul izvleče iz okvirja v celoti in se šele nato razstavi.

Naplavna posoda je izdelana v tako da se lahko med obratovanjem naprave pripravi naplavna raztopina ali
pripravi dodatek ter se direktno vključi v sistem.

Manometer je pritrjen na pokrovu filtra za kontrolo
nasičenosti filtra ter tlaka v sistemu.

Cevne armature so izdelane v celoti iz plastike +GF+, razdeljene na sesalne in tlačne vode. Vsi ventili so na čelni strani.
Filter je izdelan tako, da se lahko razstavi in po potrebi očisti.
Za hitro čiščenje filtrata pa je na dnu filtra izpust z ventilom.

Odzračevalni ventil za izločanje zraka in pene iz sistema.
Izdelan je tako, da se pena z zrakom vodi po cevi v naplavno posodo.


















Filtri INOX



Filtri PP POLIPROPILEN
Nazaj na IZDELKI

Krmilni sitemi  za nadzor hitrosti  &  programskih sekvenc SCADA





 KO –FQ 3000 twin CE

KRMILNA OMARA z 1 frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti 2 naprav:
Glavno stikalo
Stikala START/STOP 2x
Izklop v sili
Potenciometer  0-100%   1x
( enaka hitrost ob vklopu obeh hkrati)

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 600 x 500 x 300
PLC alpha Mitsubishi za sekvence krmiljena
avtomatsko / ročno




 KO –FQ 1500 CE

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti :
Glavno stikalo,
ka START/STOP,Izklop v sili
potenciometer  0-100%

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 400 x 300 x 250





KO –FQ 1500 CE SCADA

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti ter s krmilnikom na dotik PLC HMI Scada. Panelni  sistem in programska oprema za popolno avtomatiziran avtonomni pogon prilagojena projektu/kupcu lahko daljinsko nadzorovan in napreden v vseh pogledih.
Glavno stikalo,Izklop v sili ,
Barvni zaslon na dotik z logično programsko shemo in zanesljivo senzoriko, Mitsubishi, Yaskawa,frekvenčni regulatorji.

CanOPEN, RS485, Ethernet,RS 232, MODbus...

E-mail :SERVIS
